Lattiakaiutin 2015

Lattiakaiutin 2015 oli Audiopolin keväällä 2015 järjestämä kaiutinrakennusprojekti, jossa jäsenet rakensivat kolmitie-lattiakaiuttimet Otaniemen opiskelijapajoilla. Projektin kuunteluiltaan Kinopolilla ilmoittautui 61 kävijää, ja rakentamaan lähti lopulta 40 jäsentä. Kaiuttimia valmistui noin 80.

Sama lattiakaiutin rakennettiin uudelleen keväällä 2019, jolloin rakentajia oli 16 ja kaiuttimen hinta oli 250 € kappale (500 € pari).

Kaiutin

• Kolmitie, bassorefleksi
• Korkeus noin 1,05 metriä, runko 19 mm MDF:ää
• Diskantti: SEAS 19TAFD/G
• Keskiääni: SEAS CA18RNX
• Basso: Peerless SLS 10"
• Diskantin suuntain koneistettiin mustasta POM-muovista
• Passiivinen kolmitiejakosuodin
• Hinta rakentajalle: noin 250 € / kaiutin vuonna 2015

Jakosuotimessa on isoja ilmasydänkeloja ja kondensaattoreita. Pelkät komponentit yhteen kaiuttimeen olisivat maksaneet enemmän kuin valmis suodin, joten suotimet hankittiin valmiina suurena eränä.

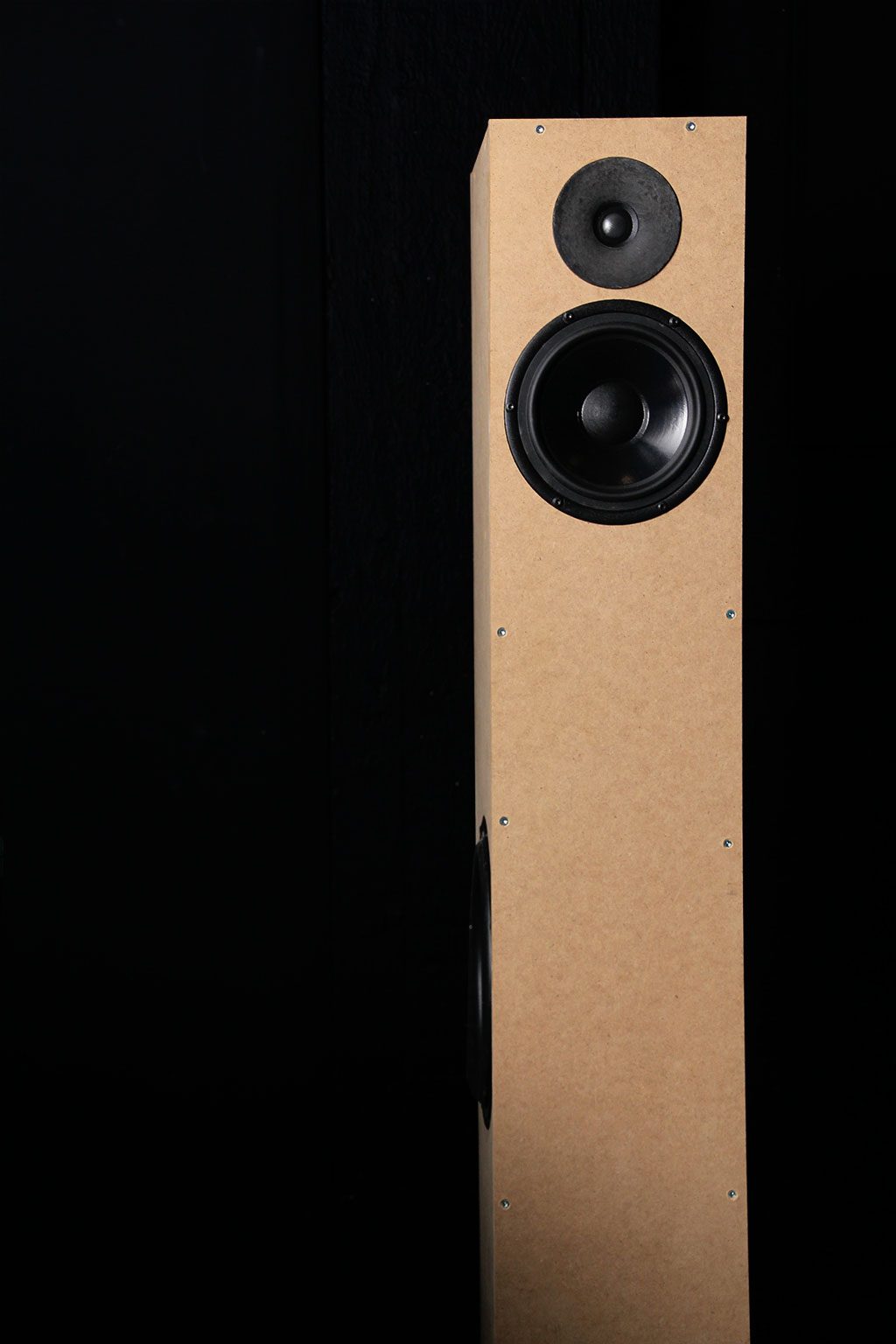

Protokotelo: elementit paikoillaan, kotelo vielä viimeistelemättä

Rakentaminen

Projekti aloitettiin syksyllä 2014, ja protot koottiin joulukuussa. Keväällä 2015 projekti eteni näin:

• 11.2.: kuunteluilta Kinopolilla, jossa soitettiin protokaiuttimia
• 18.2.: ilmoittautuminen päättyi
• 6.–8.3. ja 20.–22.3.: pajaviikonloput, lisäksi pajasunnuntai 15.3.
• 25.3.: viilutusdemo, ja viilujen yhteistilaus sulkeutui 7.4.
• Huhti–toukokuu: viilujen ja sähköosien nouto, viimeisten pajapäivä sekä yksi viilutusviikonloppu vapun jälkeen

Reiät jyrsittiin yläjyrsimellä muovisilla mallineilla, joiden avulla jyrsimen kopioholkki ohjasi ohutta 6 mm:n terää. Reikien jyrsintä onnistui hyvin. Kasaus ja hionta tehtiin toisessa pajassa.

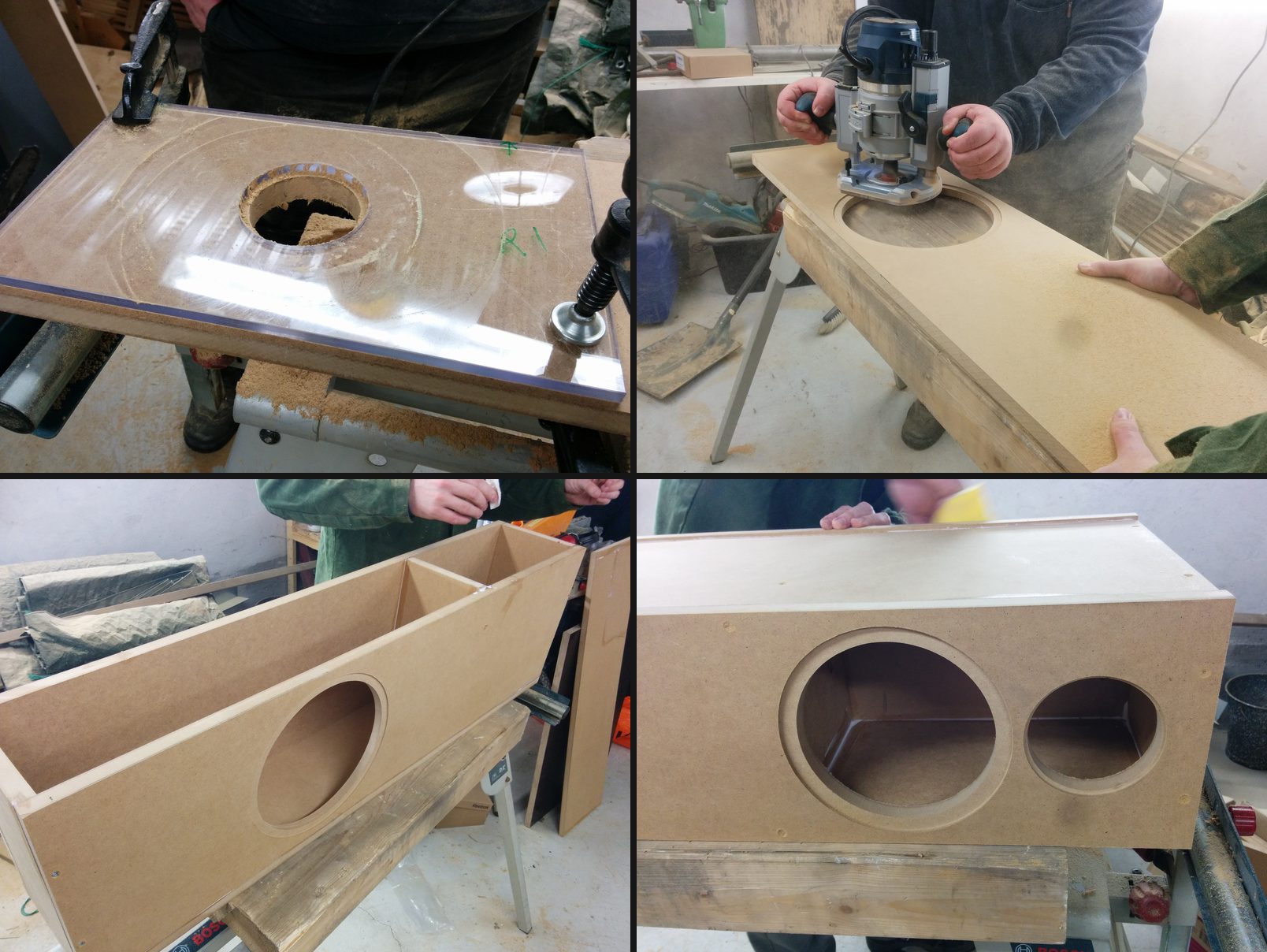

Kotelon kasausta ja reikien jyrsintää muovisilla mallineilla

Opit

Lattiakaiuttimissa työmäärä on suuri, ja pajalla vietettiin keväällä paljon aikaa. Myös valmiiden runkojen säilytys osoittautui haasteeksi: noin 80 lattiakaiutinta säilytettiin useita kuukausia pajan viereisessä tyhjillään olleessa kerhohuoneessa.
