TEH Subi
TEH Subi oli Kinopolin subwoofer, jonka noin 20 audiopolilaista rakensi yhdessä viikonlopussa huhtikuussa 2008. Tavoitteena oli rakentaa Otaniemen suurin subwoofer: kotelon tilavuus oli yli 1 500 litraa, kun tavallisissa hifikaiuttimissa tilavuus jää tyypillisesti alle 50 litran. Subi toimi Kinopolin takarivin penkkien korokkeena, ja elementtien päällä pystyi kävelemään, sillä ne oli peitetty panssarilasilla ja valaistu ohjattavilla RGB-LEDeillä. Subi palveli teatteria vuoteen 2023 asti, jolloin se korvattiin Subi 4.0:lla.
Projektin juliste, 2008
Tekniset tiedot
- Tilavuus: yli 1 500 litraa, refleksikotelo (viritys noin 10 Hz)
- Elementit: 4 × 18 tuumaa
- Päätevahvistin: 2 400 W
- Alin toistettava taajuus: 7 Hz (−6 dB)
- Painetaso: noin 114 dB 10 Hz:llä (mittaus oli kalibroimaton, joten todellinen arvo on todennäköisesti hieman korkeampi)
- Rakennusaika: yli 500 työtuntia yhden viikonlopun aikana
Rakentaminen
Idea oli muhinut pitkään, ja tammikuussa 2008 Audiopoli haki hankkeelle avustusta Teekkaritoiminnan edistämisrahastolta (TTER). Suunnittelussa vertailtiin elementtivaihtoehtoja ja mallinnettiin toistokäyriä, kunnes valinta osui hinta-laatu-suhteeltaan parhaaseen 18-tuumaiseen. Rakennelmasta tehtiin tarkat CAD-piirustukset, joissa jokainen levy oli mallinnettu etukäteen. Alkuperäisessä suunnitelmassa elementtejä oli kuusi, mutta avustus jäi haettua pienemmäksi, joten elementtejä hankittiin neljä.
Varsinainen rakentaminen tehtiin 18.–21.4.2008 Otaniemen TKY:n ja HOASin pajoilla. Paikalla oli noin 20 rakentajaa, ja viikonlopun aikana kertyi yli 500 työtuntia. Ensimmäiset äänet kuultiin sunnuntain ja maanantain välisenä yönä vähän kolmen jälkeen. Subi korkattiin 25.4.2008.
Kinopoliin saatiin näin koko kuuloalueen kattava äänentoisto, joka on omaperäisen teekkarimainen ja näyttävä. Hifimaailma-lehti kirjoitti projektista jutun, ja rakennuksesta pidetty blogi keräsi noin 16 000 latausta.
Mittaukset
Subin vastetta mitattiin 22.9.2008 REW-ohjelmalla kolmessa istumapaikassa. Mittauslaitteiston kalibrointi jäi puutteelliseksi, joten desibeliarvot ovat suuntaa-antavia. Tulokset:
- Vaste vaihtelee paljon penkkipaikoittain. Näin pienellä otannalla vaste oli parhaimmillaan oikean seinän lähellä.
- Noin 8 Hz:n korostuma on elokuvakäytössä hyvä asia, mutta 30 Hz:n alueen laaja korostuma on kuultavissa joillakin materiaaleilla.
- Korostumaa vaimennettiin taajuuskorjaimella: 32 Hz:llä ja 40 Hz:llä suodattimilla saatiin enimmillään 8 dB:n vaimennus. Jakotaajuudeksi olisi vasteen perusteella hyvä asettaa 60 Hz, jotta vältetään korkeammilla taajuuksilla esiintyvät epätasaisuudet.
- Refleksiviritystaajuus mitattiin elementin liikkeen minimistä: äänenpaineen minimi oli 11 Hz:llä, joten todellinen viritys on noin 10 Hz.

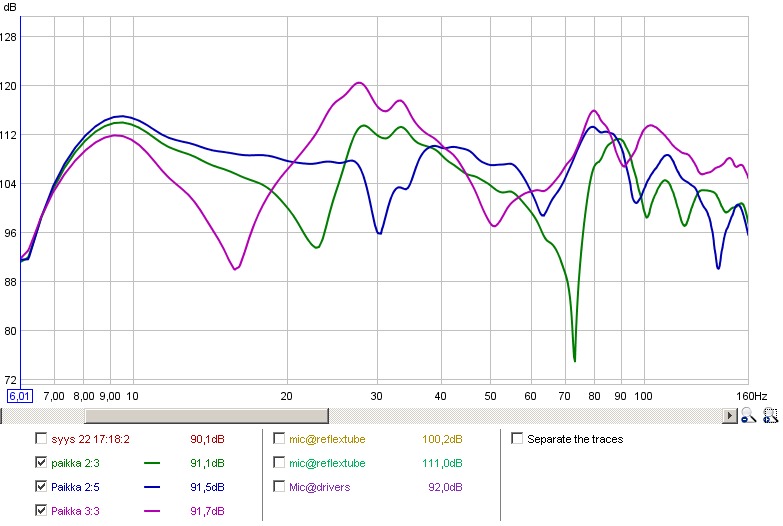

Subin vaste kolmessa istumapaikassa. Käyrien nimissä ensimmäinen numero on penkkirivi ja toinen paikka rivillä.

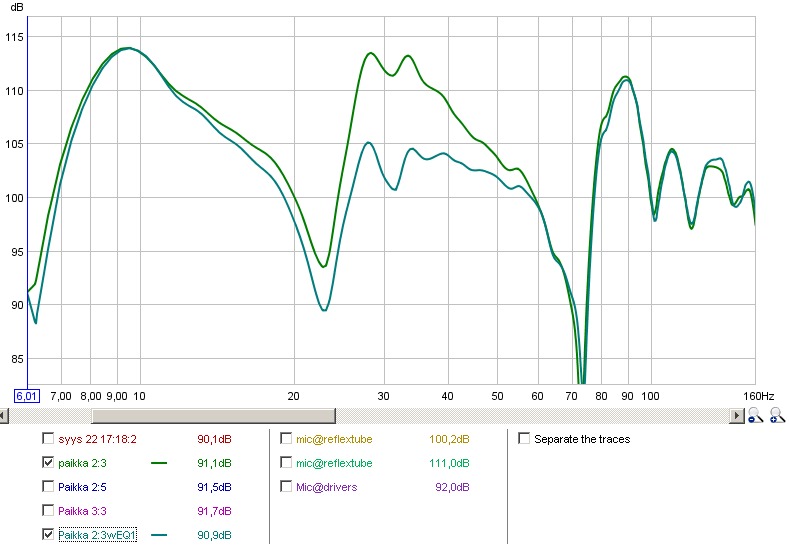

Vaste yhdessä istumapaikassa ennen taajuuskorjausta ja sen kanssa
Subin loppu
TEH Subi purettiin Kinopolin kesän 2023 remontissa viidentoista palvelusvuoden jälkeen. Sen tilalle tuli Subi 4.0, neljä suljettua subwooferia salin nurkissa.
